SF24 초고속 복구 다이오드 공급업체로서 저는 "SF24를 충전하는 데 얼마나 걸리나요?"라는 질문을 자주 받습니다. 이 블로그 게시물에서는 SF24의 충전 시간에 영향을 미치는 요소를 자세히 살펴보고 장치의 이러한 중요한 측면을 이해하는 데 도움이 되는 포괄적인 분석을 제공하겠습니다.
SF24 초고속 복구 다이오드 이해
충전시간에 대해 이야기하기 전에 간단히 소개하자면SF24 초고속 복구 다이오드. SF24는 회복 시간이 빠른 고성능 반도체 소자로 스위칭 전원 공급 장치, 인버터, 정류기 등 고주파 애플리케이션에 이상적입니다. 전도 상태와 비전도 상태 사이를 빠르게 전환하는 기능은 전력 손실을 줄이고 회로의 전반적인 효율성을 향상시킵니다.
SF24의 충전 시간에 영향을 미치는 요인
SF24의 충전 시간은 고정된 값이 아니지만 다음과 같은 몇 가지 주요 요소의 영향을 받습니다.
1. 입력 전압
SF24가 사용되는 회로에 인가되는 입력 전압은 충전 시간을 결정하는 데 중요한 역할을 합니다. 입력 전압이 높을수록 일반적으로 더 큰 전위차를 제공하여 전류 흐름을 더 빠르게 유도하므로 충전 프로세스가 더 빨라집니다. 예를 들어, SF24에 두 개의 동일한 회로가 있고 하나는 입력 전압이 12V이고 다른 하나는 24V인 경우 다른 모든 요소가 일정하게 유지된다는 가정하에 24V 회로가 SF24를 더 빠르게 충전합니다.
2. 부하 저항
회로의 부하 저항은 또 다른 중요한 요소입니다. 옴의 법칙(I = V/R)(여기서 I는 전류, V는 전압, R은 저항)에 따라 부하 저항이 낮을수록 전류 흐름이 더 높아집니다. 충전은 본질적으로 전하를 축적하는 과정이므로 전류가 높을수록 주어진 시간에 더 많은 전하가 전송될 수 있어 충전 시간이 단축됩니다. 반대로, 부하 저항이 높으면 전류가 제한되고 충전 시간이 늘어납니다.
3. 관련 회로 요소의 용량
회로의 커패시터 및 기타 에너지 저장 요소의 커패시턴스도 충전 시간에 영향을 미칩니다. 커패시터는 전기 에너지를 전기장의 형태로 저장하며, 충전하는 데 걸리는 시간은 커패시턴스 값에 따라 달라집니다. 커패시턴스가 클수록 특정 전압 레벨에 도달하려면 더 많은 충전이 필요하므로 충전하는 데 더 오랜 시간이 걸립니다. SF24는 커패시터가 있는 회로에 자주 사용되며, 커패시터의 커패시턴스와 회로 저항(RC 시간 상수, τ = RC로 알려짐)의 결합 효과에 따라 충전 동작이 결정됩니다.
4. 온도
온도는 SF24의 성능과 결과적으로 충전 시간에 상당한 영향을 미칠 수 있습니다. 더 높은 온도에서는 다이오드의 반도체 재료에 있는 전하 캐리어의 이동도가 증가하여 SF24의 내부 저항이 감소할 수 있습니다. 내부 저항이 낮을수록 더 높은 전류 흐름이 가능해 잠재적으로 충전 프로세스 속도가 빨라집니다. 그러나 온도가 극도로 높으면 시간이 지남에 따라 다이오드가 오작동하거나 성능이 저하될 수도 있으므로 적절한 열 관리가 필수적입니다.
충전 시간 계산
간단한 RC 회로에서 SF24의 대략적인 충전 시간을 계산하려면 커패시터 충전 공식을 사용할 수 있습니다.
(V_c(t)=V_s(1 - e^{-\frac{t}{RC}}))
여기서 (V_c(t))는 시간 (t)에서 커패시터 양단의 전압, (V_s)는 소스 전압, (R)은 회로의 저항, (C)는 커패시터의 커패시턴스, (e)는 자연 로그의 밑입니다.
커패시터가 특정 전압 레벨에 도달하는 데 걸리는 시간(t)을 찾으려면 공식을 다시 정리하면 됩니다.
(t=-RC\ln(1-\frac{V_c(t)}{V_s}))
예를 들어, 소스 전압(V_s = 10V), 저항(R = 1000\Omega), 커패시턴스(C = 100\mu F)를 가진 회로가 있고 커패시터가 6.3V(소스 전압의 대략 (1 - e^{- 1}))에 도달하는 데 걸리는 시간을 찾으려면 해당 값을 공식에 대체할 수 있습니다.
(t=-1000\times100\times10^{- 6}\ln(1 - \frac{6.3}{10})\about100\times10^{-3}s = 100ms)
이는 이상적인 RC 회로에 대한 단순화된 계산이라는 점에 유의하는 것이 중요합니다. 실제 응용 분야에서 SF24 및 회로의 기타 구성 요소가 존재하면 추가적인 복잡성이 발생할 수 있으며 실제 충전 시간은 계산된 값과 다를 수 있습니다.
다른 다이오드와의 비교
SF24의 충전 시간을 관점에서 살펴보기 위해 SF24를 다음과 같은 당사 제품 라인의 다른 유사한 다이오드와 비교해 보겠습니다.SF34그리고SF18.

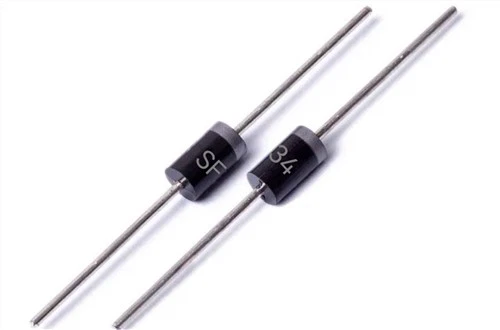

SF34는 SF24에 비해 전력이 더 높은 다이오드입니다. 이는 더 큰 전류와 전압을 처리하도록 설계되었습니다. 즉, 고전력 요구 사항이 있는 회로에서는 입력 전압 및 기타 조건이 적합할 때 SF24보다 빠르게 충전할 수 있습니다. 그러나 저전력 애플리케이션에서는 SF24가 낮은 전력 소비로 인해 더 효율적일 수 있습니다.

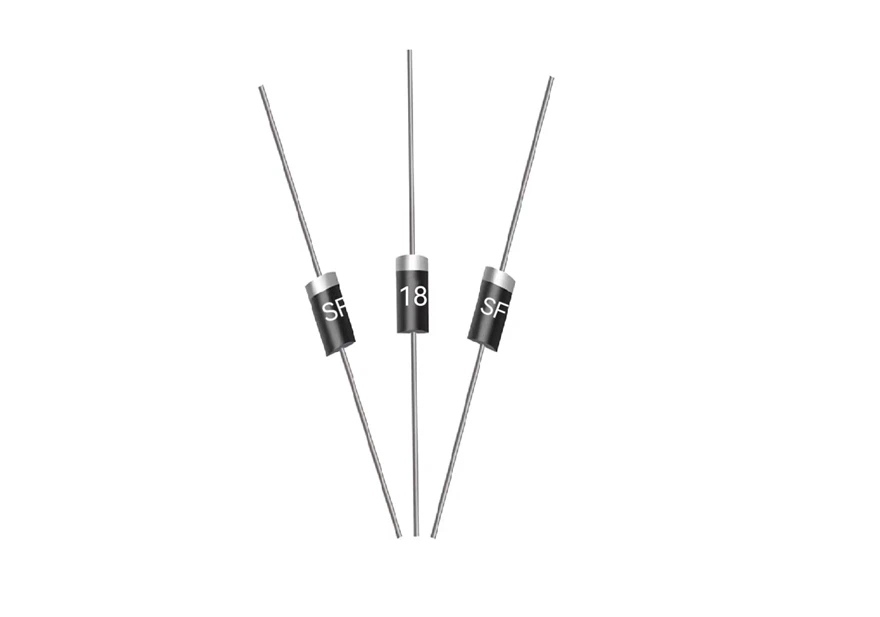

반면 SF18은 저전력 다이오드입니다. 일반적으로 SF24보다 전류 처리 용량이 낮습니다. 경우에 따라 SF18의 충전 시간은 내부 저항이 적고 특정 작동 상태에 도달하는 데 필요한 충전량이 적기 때문에 저전압 및 저전류 회로에서 더 짧을 수 있습니다.
충전 시간 최적화를 위한 실제 고려 사항
애플리케이션에서 SF24를 사용하고 있고 충전 시간을 최적화하려는 경우 다음과 같은 몇 가지 실용적인 팁이 있습니다.
- 적절한 입력 전압을 선택하십시오.: 충전 프로세스를 효율적으로 구동할 수 있을 만큼 충분히 높지만 SF24 및 회로의 기타 구성 요소의 최대 정격을 초과할 정도로 높지는 않은 입력 전압을 선택하십시오.
- 부하저항 최소화: 회로에 저저항 부품을 사용하여 전류 흐름을 높이고 충전 시간을 단축합니다. 그러나 구성 요소가 과열 없이 증가된 전류를 처리할 수 있는지 확인하십시오.
- 커패시터의 크기를 적절하게 조정하십시오.: 애플리케이션 요구 사항에 따라 적절한 정전 용량 값을 가진 커패시터를 선택하십시오. 커패시턴스가 작을수록 일반적으로 충전 시간이 짧아지지만 회로의 에너지 저장 용량도 제한될 수 있습니다.
- 열 관리 구현: 안정적인 성능을 보장하기 위해 SF24의 작동 온도를 권장 범위 내로 유지하십시오. 이는 적절한 방열판, 환기 또는 기타 냉각 방법을 통해 달성할 수 있습니다.
결론
SF24 초고속 복구 다이오드의 충전 시간은 입력 전압, 부하 저항, 관련 회로 요소의 정전용량, 온도를 비롯한 여러 요인의 영향을 받습니다. 간단한 회로 모델을 사용하여 대략적인 충전 시간을 계산할 수 있지만 실제 애플리케이션에서는 추가적인 복잡성이 발생할 수 있습니다.
프로젝트에서 SF24를 사용하는 데 관심이 있거나 충전 시간이나 기타 성능 특성에 대해 추가 질문이 있는 경우 조달 논의에 문의하시기 바랍니다. 우리는 귀하의 특정 요구 사항을 충족시키기 위해 고품질 SF24 다이오드와 전문 기술 지원을 제공하기 위해 최선을 다하고 있습니다.
참고자료
- Boylestad, RL, & Nashelsky, L. (2012). 전자 장치 및 회로 이론. 피어슨.
- 세드라, AS, & 스미스, KC(2015). 마이크로 전자 회로. 옥스포드 대학 출판부.
